TESTOWANIE
Wstępne testy generatora przeprowadzono w laboratoriach Prowincjonalnego Centrum Inżynieryjno-Technologicznego Pojazdów Elektrycznych w Jiangsu (Chiny), a następnie w laboratoriach UNSW w Sydney. Badania materiałów kompozytowych (statycznych i zmęczeniowych) przeprowadzono w UNSW Sydney. Wyniki zostały wykorzystane w obliczeniach, aby zapewnić wytrzymałość statyczną i zmęczeniową.
![01](/cache/files/822088207/testing001_1---wo-585-ho-468.jpg)

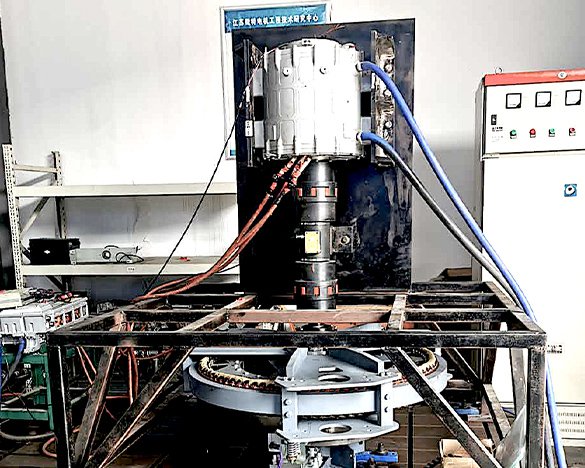

01
W celu oceny sprawności wszystkich parametrów elektrycznych naszego generatora przeprowadzono poprodukcyjny test laboratoryjny potwierdzający moc wyjściową generatora.
![02](/cache/files/822088207/testing2_1---wo-585-ho-468.jpg)
02
Gotowy generator jest sprawdzany pod kątem zgodności i zgodności elektrycznej.
![02A](/cache/files/822088207/testing2a_1---wo-585-ho-468.jpg)
02A
Testy stanowiskowe generatora potwierdziły wysoką sprawność generatora w całym zakresie roboczych obrotów.
![03](/cache/files/822088207/testing3_2---wo-585-ho-468.jpg)
03
W celu uzyskania dokładnych danych projektowych - przeprowadzono badania laboratoryjne materiałów kompozytowych zgodnie z odpowiednimi normami ASTM (pokazano matrycę badań statycznych).
![04](/cache/files/822088207/testing4_1---wo-585-ho-468.jpg)
04
Wyniki potwierdziły wysoką jakość materiałów kompozytowych i zostały wykorzystane do uzyskania dopuszczalnych naprężeń i odkształceń.
![04A](/cache/files/822088207/testing4a_1---wo-585-ho-468.jpg)
04A
Krytyczne dla testów wytrzymałości kompozytów Ściskanie po uderzeniowe dały wyniki, które dobrze wypadają w porównaniu z danymi producenta materiału.
![04B](/cache/files/822088207/testing4b_1---wo-585-ho-468.jpg)
04B
Oddzielna seria testów zmęczeniowych z wykorzystaniem próbek kompozytowych potwierdziła, że łopaty powinny mieć przewidywaną żywotność 20+ lat.
![05](/cache/files/822088207/testing5_1---wo-585-ho-468.jpg)
05
Przeprowadzono również próbę statyczną łopaty, przy obciążeniu przekraczającym 200% obciążeń granicznych oczekiwanych w eksploatacji (bez awarii łopaty).
![06](/cache/files/822088207/testing6_1---wo-585-ho-468.jpg)
06
Wyniki badań statycznych potwierdziły wysoką wytrzymałość łopatki kompozytowej, z różnicami nie większymi niż 1,7% w porównaniu z MES.
